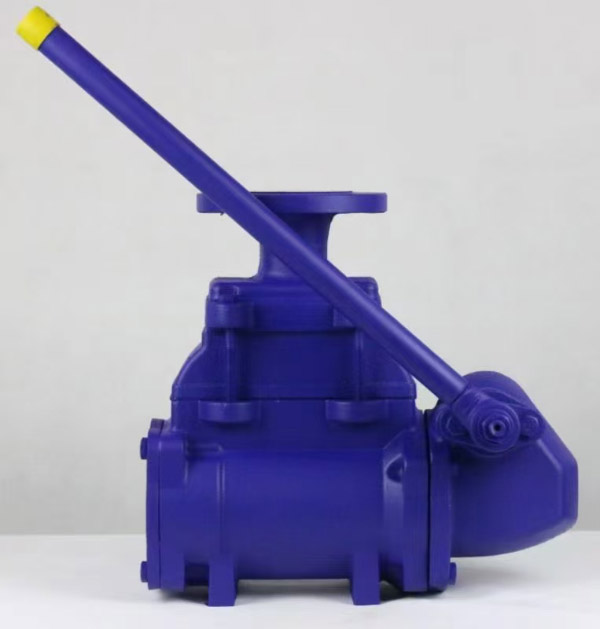

一、简介：

手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，是以手摇动泵轴使泵工作。具有结构简单、操作方便、工作可靠、重量轻等特点。只需1-2人用手往复摇动摇手柄即可工作。可供工矿、企业、学校、车辆、船舶等单位使用。主要编配于人防工程、部队油库、野战油库、野战加油站

手摇泵是人工操作往复摇动手柄提升液体的泵类机械。按构造分有刮板式和活塞式。结构简单、使用方便可靠、价格低廉、无需电源及其他动力，但流量扬程均较小 。

二、结构说明：

手摇泵的结构原理是，当用手往复摇动摇手柄时，通过轴、摇臂、连杆等传动机构，使活塞作往复运动。当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀顶开，液体经吐出管排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓紧固，活塞行程由泵盖和泵体限止。为了安装在墙上或其它基础上，泵体有三个螺栓孔。
